Tampilan Depan
- A: Panel Operasi
-
Gunakan untuk mengubah setelan pencetak atau untuk mengoperasikannya. Sebelum pencetakan dimulai, ini akan terbuka secara otomatis.
- B: Platen
- Muatkan sumber asli di sini.
- C: Penutup Dokumen
- Buka untuk memuatkan sumber asli pada platen.
- D: Kotak Kertas
-
Muatkan kertas biasa berukuran A4, B5, A5, atau Letter ke dalam kotak kertas, dan masukkan ke dalam pencetak.
- E: Pemandu Kertas
- Jajarkan dengan sisi kanan/kiri/depan tumpukan kertas.
- F: Penutup Kotak Kertas
- Lepaskan untuk memuatkan kertas ke dalam kotak kertas.
- G: Tatakan Keluaran Kertas
- Keluar secara otomatis ketika pencetak mulai mencetak. Kertas yang sudah dicetak dikeluarkan.
- H: Pendukung Keluaran Kertas
- Panjangkan untuk menahan kertas yang dikeluarkan.
- I: Slot Kartu
-
Masukkan kartu memori.
- J: Lampu Akses(Access)
-
Menyala atau berkedip untuk menandakan status kartu memori.
- K: Pemandu Tatakan Multi Fungsi
- Letakkan tatakan multi fungsi di sini.
- L: Ruang Penyimpanan Tatakan Multi Fungsi
- Tatakan multi fungsi yang disediakan bersama dengan pencetak dapat disimpan di sini.

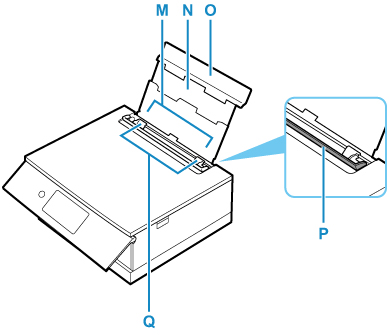

- M: Tatakan Belakang
-
Muatkan kertas di sini. Dua lembar atau lebih kertas dengan ukuran dan tipe yang sama dapat dimuatkan sekaligus, dan akan disalurkan lembar per lembar secara otomatis.
- N: Pendukung Kertas
- Panjangkan untuk memuatkan kertas ke dalam tatakan belakang.
- O: Penutup Tatakan Belakang
- Buka untuk memuatkan kertas ke dalam tatakan belakang.
- P: Penutup Slot Penyaluran
-
Mencegah benda apa pun jatuh ke dalam slot penyaluran.
Bukalah untuk menggeser pemandu kertas, dan tutuplah sebelum mencetak.
- Q: Pemandu Kertas
- Jajarkan dengan kedua sisi tumpukan kertas.
